基于 Nitrox 喷头的精密铸造数字喷蜡技术
工业 3D 打印专家 ZCZH（中科众能）已将 Xaar（赛尔）Nitrox 喷头集成到其喷蜡增材制造系统中，从而构建了全数字化工作流程。
www.xaar.com
应用领域：工业 3D 打印、喷蜡系统、熔模铸造增材制造
行业板块：航空航天、汽车、医疗器械、工业设备制造

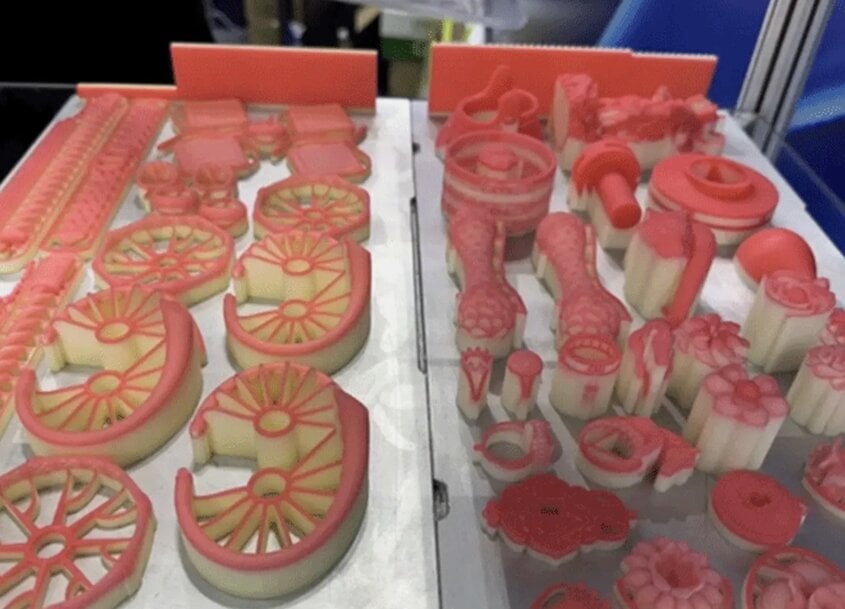

ZCZH 作为一家总部位在中国工业 3D 打印企业，此前迫切需要一种更高效、更灵活的方法来生产用于熔模铸造的蜡型。通过将赛尔的 Nitrox 喷头集成到其喷蜡系统中，该公司实现了全数字化的增材制造工艺。该方法将交付周期从几天缩短至几小时，提高了精度，并支持小批量、复杂结构的生产，助力铸造厂商实现工作流程的现代化并提升生产敏捷性。
在精密领域运营的铸造厂商极其依赖初始蜡型的尺寸精度和表面质量。在传统的熔模铸造流程中，形成这些复杂的蜡型几何结构需要专用的机械模具或费时费力的人工雕刻工艺。这种传统方法带来了严重的运营瓶颈：设计和制造定制化的实体模具可能会将产品开发周期延长数周，而手工雕刻会引入人为误差并限制批次间的可重复性。此外，调整已定型的模具配置以适应快速的设计变更或小批量定制变体，其成本依旧高得令人望而却步，从而限制了生产的敏捷性。
为了解决这些制造局限性并支持高复杂度、小批量的零部件生产，ZCZH 寻求将蜡型工作流程完全数字化。然而，在工业蜡质材料中部署增材制造模型需要专门的材料处理能力。熔融态的相变蜡表现为高粘度流体，在连续打印运行过程中，存在极高的喷嘴堵塞、流体沉积和液滴沉积偏差的风险。为了消除这些喷射故障、确保长效的工艺稳定性并维持严格的工业公差，该制造商采用了一种专门的工业喷墨控制架构。
部署流体循环喷头以优化数字材料沉积
喷蜡硬件的集成将生产车间转化为一个可扩展的、自动化的数字制造链路：
- 持续流体循环：该增材制造平台利用了配备 TF Technology（真正内循环技术）和 SureFlow 流体管理系统的赛尔 Nitrox 喷头。这种配置直接在喷嘴板后方驱动持续的流体循环，从而防止材料沉积、消除气泡，并在长时间运行期间将喷嘴堵塞的风险降至最低。
- 高粘度流体管理：该喷头架构专门针对高粘度材料的稳定按需喷射（Drop-on-demand）进行了优化。在超高粘度技术（Ultra High Viscosity Technology）和内置温度调节的支持下，系统在复杂的几何结构上均能保持一致的液滴体积和精确的弹道控制。
- 直接数字路径管道：该喷蜡系统作为一个全数字化工作流程运行，可直接将 3D 设计数据转化为主动的喷墨沉积路径。这种由软件定义的策略消除了多个繁琐的人工预处理步骤，并减轻了下游的后处理工作量。
- 工业精度与可扩展性：摆脱机械模具使工厂能够将复杂的生产周期从几天压缩至几小时，在确保微米级可重复性的同时加快了迭代速度。这种简化后的数字化工作流程确保了操作人员能够轻松上手，建立起一种适用于严苛工业铸造应用的、可重复的生产方法。
补充背景信息
以下章节探讨了原始案例研究中未包含的技术规格和运行性能基准。
工业喷墨系统中的流体循环与粘度能力
传统的按需喷射压电喷墨喷头在严格的流体边界下运行，在喷射温度下通常仅限于 8 至 12 厘泊（cps）之间的低粘度稀薄墨水。在处理像工业铸造蜡这样的复杂相变材料时，标准喷头的通道会出现快速的温度梯度和流体停滞，导致局部冷却，从而引发即时性的喷嘴堵塞。
集成专用的高流量循环回路改变了流体力学环境。在液滴喷射过程中，流体以高速度流经工作中的喷嘴板后方，确保喷嘴阵列始终处于良好的润湿准备状态，并缩短了喷嘴自我恢复所需的时间。此外，这种架构允许系统在工作温度下喷射粘度高达 100 厘泊的重质流体。这种扩展的粘度能力实现了更高分子量材料的直接沉积，从而增强了打印图案的机械鲁棒性和结构密度。
喷头架构的对比分析
从标准的低粘度、非循环喷头配置过渡到集成的高粘度流体双循环基础设施，为制造性能带来了核心改变：
从标准的低粘度、非循环喷头配置过渡到集成的高粘度流体双循环基础设施，为制造性能带来了核心改变。
在数据与路径同步方面，传统非循环喷头架构下的系统同步频繁出现碎片化，操作人员必须将人工维护程序、清洗周期和喷嘴擦拭停顿编程到主控制逻辑中以防止喷嘴干涸，这不可避免地中断了连续的生产路径；相反，集成高粘度流体循环架构提供了完全统一的路径同步，能够保持恒定的流体运动，从而允许系统进行连续的单通道（Single-pass）或扫描作业，无需频繁的维护停机。
在热控制与均匀性方面，传统自动化喷墨线由于压电驱动器内部的机械发热会导致喷嘴阵列产生温度波动，引发液滴速度不一和打印密度差异，其误差控制能力较低；而先进的流体循环架构则能带来持续的设备优化，直接从内部通道结构中带走热量，在 70.49 毫米的宽喷幅上均匀调节墨水粘度，确保了高精度的打印质量。
最后，在材料通用性与废物管理上，传统的窄通道喷头运行灵活性极低，装载复杂的共功能聚合物或高颗粒流体会导致即时沉积并造成永久性的器件损坏；与之形成鲜明对比的是，新型高粘度喷头平台具有极高的模块化特性，它利用宽压力窗口和可定制的驱动波形来安全处理多种工业材料，同时通过无模具制造将原材料的浪费降至最低。
编辑：Romila DSilva（Induportals 编辑），在 AI 辅助下完成。
