魏德米勒应用于印刷电路板的OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件 ——只需一次插拔,接插件可将混合电缆的电源线、信号线以及编织屏蔽层全部联接好。

在今年的SPS / IPC / 驱动装置展览会上,魏德米勒针对驱动系统和部件推出了一种创新型的印刷电路板接插件。用于印刷电路板的OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件只需一次插拔,便可将混合电缆的电源线、信号线以及编织屏蔽层全部联接好,且自动对锁。

魏德米勒应用于印刷电路板的OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件 ——只需一次插拔,接插件可将混合电缆的电源线、信号线以及编织屏蔽层全部联接好。
混合电缆在变频器或者伺服变频器与电机之间建立了电机输出连接。这个新的混合插头连接器将革新性的、针对具体应用的细节组合到一种整体方案中,允许电源、信号和屏蔽进行同时、安全和“盲插式”的联接。

典型的案例是插拔式的屏蔽或自动挂上的单手操作锁定机构。这些功能的集成保证直观的、无需工具的操作,同时保证永久安全的接触,甚至是在比较困难的条件下。革新性的编织屏蔽层联接确保对电子和数据通信进行可靠稳定的保护,防止电磁干扰。

这种新的大功率混合型BVF / SV 7.62HP Hybrid接插件由于集成了信号接点、插拔式的屏蔽联接和单手操作的挂钩,由三种单独产品组合而成,将三个独立的操作减少到一个操作动作。

在设计方面,它针对典型挑战提供了绝佳方案:
1. 让信号联接点与电源联接进行无缝整合,确保更加的微型化,在线路板上和装置的面板都达到更大的封装密度。一次插拔操作有利于装置的装配、调试和维护。
2. 带有一个母的多点连接的插拔式屏蔽联接替代了两个螺栓法兰。创新的结构细节保证安全的电磁屏蔽。外部和内部的编织屏蔽通过母的多点连接接插件自动进行联接。无需带金属触点的法兰最大化的节约了空间。

3. 单手的安全挂钩:无需工具的挂式结构放在接插件的中间,替代了两个螺栓法兰。安全、可靠的对锁可以自动地进行,不太依靠操作者的技巧。信号接点的整合(无需改变连接器的尺寸)让装置和印刷电路板两者的空间都进行了缩减。所有四个功能(电源、信号、屏蔽和对锁)直观的连接可用一个操作完成——即使是视线受到阻碍,在比较困难的条件下。

在电源、信号接点、插拔式屏蔽连接和自动锁定系统的多种功能的整合为生产、安装和维修大大节约了成本。

还有更多的优势:
——安装和维护时间短,
——装置尺寸的缩减以及控制柜里所需空间的减少

两排装置之间的距离可以最多减少10厘米,因为30°倾角的导线出口让走线变得简单、窄小。插拔式屏蔽接触片与传统的螺栓法兰相比,需要相当少的安装空间。

总之,由于创新的屏蔽接触片、单手安全锁钩和整合的信号接点,装置的在线时间可有效地提高。

新一代的用于印刷电路板的OMNIMATE大功率混合型接插件采用了PUSH IN直插式接线技术。这种革新的接线技术可以保证混合电缆的快速加工和安装。
采用了PUSH IN直插式接线,单股线或带管状端头的软导线可以轻松地“插入”接线点。

关键字:魏德米勒OMNIMATE大功率混合型SV / BVF
更多的信息请登陆: www.weidmueller.com

插图说明:

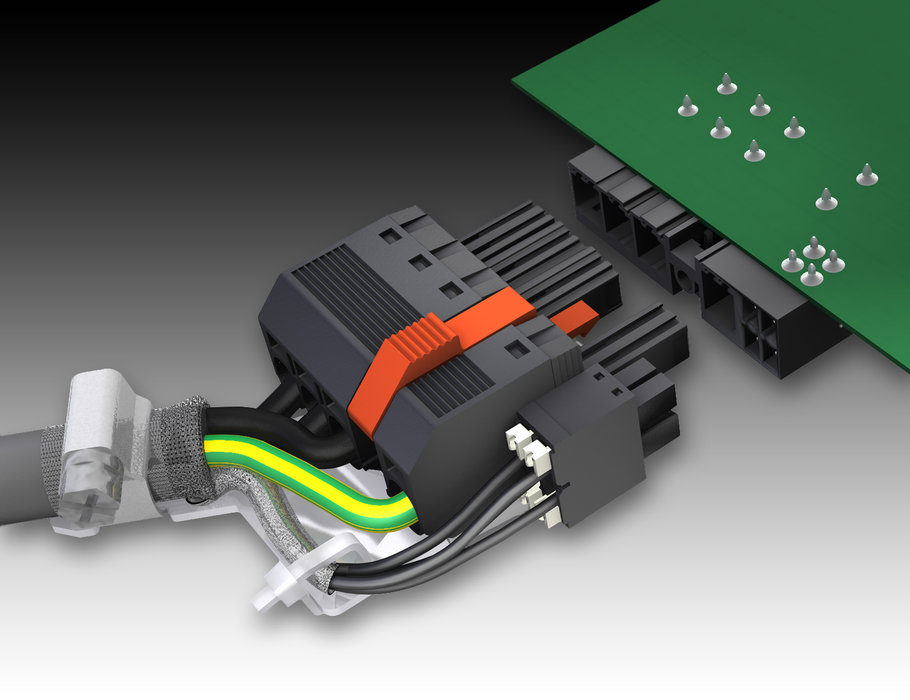

图1: 魏德米勒OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件
针对印刷电路板的接插件——用于印刷电路板的大功率混合接插件能够通过一次操作,将混合电缆的电源线和信号线以及编织屏蔽联接起来。单手安全锁钩(在中间位置)充当中央锁定系统(红色区域)。
图号:Hybrid_not_plugged

图2: 魏德米勒应用于印刷电路板的OMNIMATE大功率混合型BVF / SV 7.62HP Hybrid接插件
因为30°斜角的导线出口,这种用于印刷电路板的大功率混合型接插件针对狭小的线槽而设计,这种结构细节可以让你的装置做得更紧凑。两排装置之间的距离可以最多减少10厘米。
图号:Hybrid_Applikation
