罗德与施瓦茨展示最先进的5G NR FR2一致性测试解决方案

罗德与施瓦茨公司重点展示了针对FR1和FR2的创新5G一致性解决方案,其中包括受欢迎的R&S TS8980射频测试系统的最新版本,该版本现已支持5G NR测试。5G一致性解决方案还包括新型的R&S ATS1800C紧缩场(CATR)5G NR毫米波测试暗室,可以进行OTA测试。

罗德与施瓦茨展示最先进的5G NR FR2一致性测试解决方案

5G NR需要新的测试方法。由于引入新的FR2频率范围的5G毫米波,以及越来越多地使用无物理连接器的有源天线,因此需要进行OTA测试。罗德与施瓦茨公司开发了一种测试解决方案,以进行3GPP FR2射频一致性测试。被测设备(5G智能手机)被置于R&S ATS1800C测试暗室中。该测试暗室还具有新的特殊配置,可用于3D极限温度测试。

适用于从2G到5G移动技术的测试系统
R&S TS8980系列解决方案是久经考验的射频一致性测试系统。通过添加新的R&S CMX500无线通信综测仪,R&S TS8980射频一致性系统获得了5G NR信令功能。

升级后的R&S TS8980FTA是市场上唯一能在同一平台上支持从2G到5G移动技术的射频一致性测试系统。R&S TS8980FTA的独特之处是系统可以平滑升级到5G。用户如果已经拥有R&S TS8980测试系统的先前版本,那么只需要添加新的R&S CMX500作为扩展,就可以升级到5G FR1射频测试。所有FR1测试都是在传导模式下完成的,而FR2需要OTA测试。通过非常紧凑的紧缩场(CATR)系统对TS8980FTA进行扩展,从而能够进行OTA测试。

用于FR2测试的紧凑灵活的紧缩场(CATR)系统
紧缩场(CATR)测试解决方案带有反射面,可以最大程度地减少OTA测试所需的空间。对于5G FR2频率范围的用户设备一致性测试,紧缩场(CATR)是最佳的实践选择,因为它可以在距反射面的分米距离内提供所需的平面波信号,而直接远场暗室需要以米来计算的距离。紧缩场(CATR)方案既可用于测试设备的发射机特性测试,也可用于接收机特性测试。

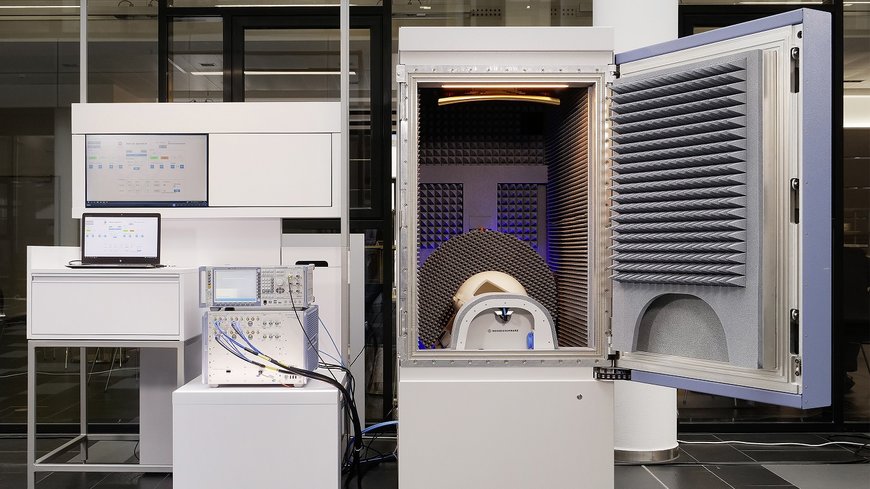

罗德与施瓦茨的FR2测试系统包括全新紧缩场(CATR)暗室R&S ATS1800C。R&S ATS1800C是一种尖端测试暗室的交钥匙解决方案,拥有最小的占地面积,仅为1.3平方米,具有狭小空间内的一流的信号完整性和屏蔽性。该解决方案带有镀金反射面,可以生成直径为30厘米的大型静区,满足3GPP 5G NR一致性测试的要求。该测试系统还包括用于极端温度测试的配置。这些解决方案具有18-90 GHz的频率范围,其潜在应用远远超出了当前的FR2频段。

罗德与施瓦茨公司提供有关此产品以及在其他行业领先的无线测试解决方案的简短演示视频,详情请访问: www.rohde-schwarz.com/mwc.
