轧钢厂使用热成像持续热监控技术预防事故发生

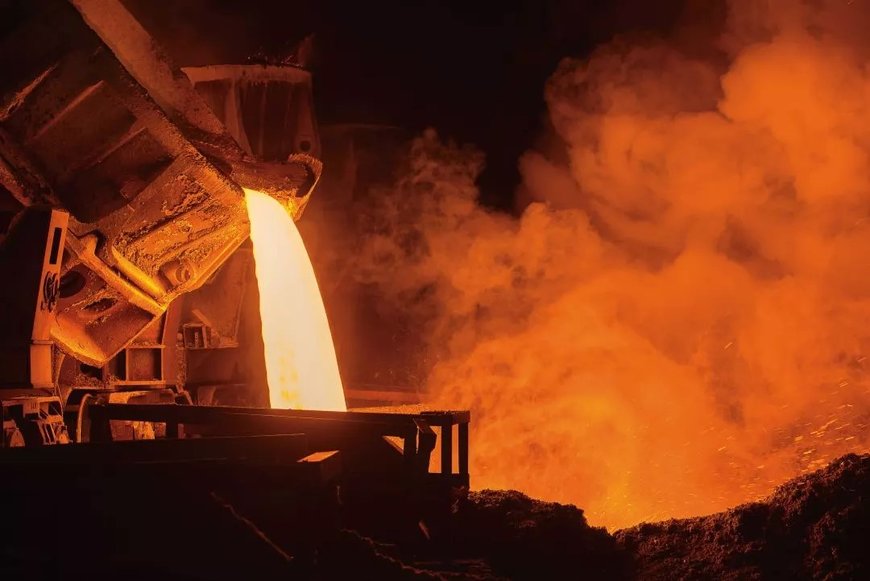

熔铸及运输钢水是一件本质上非常危险的作业。漏钢不仅会造成数千美元的原材料损失,损坏附近的设备,造成长时间的停工,最严重的是导致员工受伤甚至死亡。幸运的是,采取适当的安全措施,采用运转良好的设备可以规避这种重大事故。钢水包和鱼雷式转运车用于运送炼钢过程中使用的钢水,因此对它们经常进行预防性维护至关重要,但是许多轧钢厂还是依赖于人工热成像检查。

轧钢厂使用热成像持续热监控技术预防事故发生

熔铸及运输钢水是一件本质上非常危险的作业。漏钢不仅会造成数千美元的原材料损失,损坏附近的设备,造成长时间的停工,最严重的是导致员工受伤甚至死亡。幸运的是,采取适当的安全措施,采用运转良好的设备可以规避这种重大事故。钢水包和鱼雷式转运车用于运送炼钢过程中使用的钢水,因此对它们经常进行预防性维护至关重要,但是许多轧钢厂还是依赖于人工热成像检查。

人工检查安全隐患大
位于宾夕法尼亚州匹兹堡的工业解决方案提供商ANT Automation的Javier Barreiro介绍说:“大多数轧钢厂都配备了手持式红外热像仪,每周或每隔几天会对钢水包进行拍照检查,然后制成一份报告。”虽然这些调查能够提供有价值的信息,但Barreiro对人工检查的频次过低表示了忧虑。“这种措施相当于在工厂内取样,发现热点的可能性非常低。”

两次检查之间会间隔几天,可能对于许多行业来说都不是问题,但倘若发生钢水外溅,尤其是在会快速发生材料应变的情况下,采取额外的预防措施至关重要。“可能你原本一切运转正常,只是耐火砖裂了。热点可以在不到一分钟的时间内就形成了。”Barreiro说道。如果使用人工进行持续热检测,要想达到快速识别钢水包或鱼雷式转运车上热点,这要求多名全职人员在工厂高危区域作业,这样做不仅成本巨大,且危险系数非常高。


轧钢厂使用热成像持续热监控技术预防事故发生

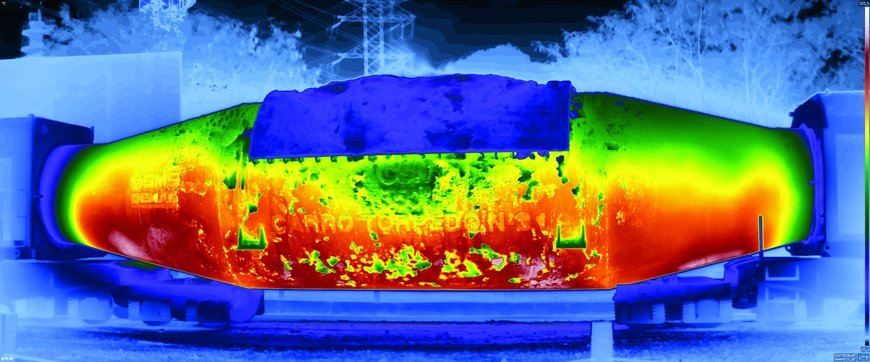

手持式自动化红外热像仪检测铁水运输用容器的结构完整性。

7天24小时的全天候热成像
轧钢厂可以利用集成机器视觉系统,来持续监控每个钢水包和鱼雷式转运车的温度,不用再依赖低频次的人工热检测工序。“ANT Automation的CIRA(连续红外分析)平台可实现‘完全自动化’且‘不需要任何人为干预’。”Barreiro在解释该系统的自动跟踪和监测特定设备的功能时这样说道,“我们通过分析并追踪钢水包的历史数据来提早捕捉热点。”

每个钢水包都有一个单独的ID,在每次使用过程中从多个角度进行成像。历史数据提供了所有问题领域的观察信息,而系统可以区分其是正在演变中的热点,还是属于普通的飞溅、外流或溢出情况。“对于炼钢来说,外流和火花可能在任何时候发生。这不是什么问题,此类作业会有大量的飞溅和外流。我们的系统可以识别正常的工厂作业,从而避免干扰作业。”Barreiro解释说。


轧钢厂使用热成像持续热监控技术预防事故发生

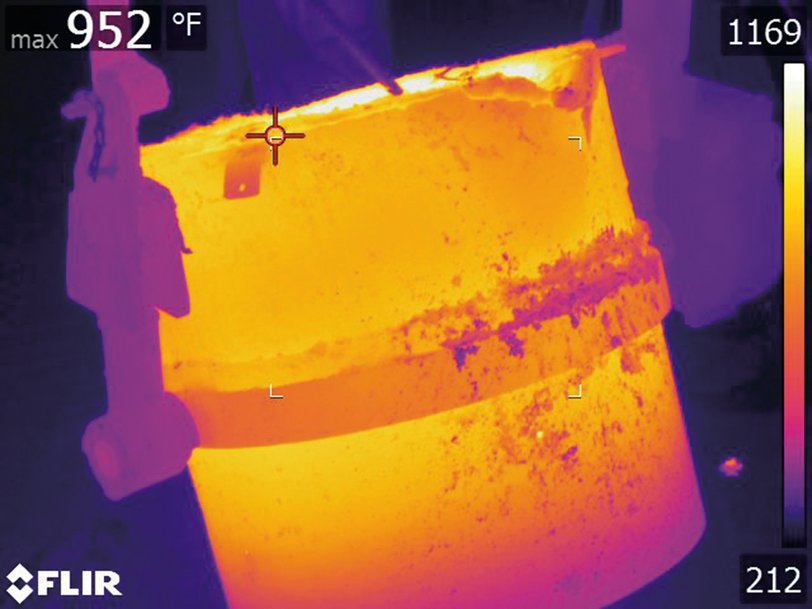

自动化系统可以跟踪并监测特定的设备,通过持续监测耐火层的变化,做出有根有据的维护决策。

CIRA借助多台FLIR红外热像仪,依靠工厂现有的网络运作,监测钢水包或鱼雷式转运车的整个表面。用户可以访问实时视频,查看历史图像,并从计算机或移动设备设置自定义报警。借助CIRA的早期检测功能,用户还可以提前考虑维护方案。“每次监测到热点时,他们就会收到一封电子邮件,包括钢水包编号、热值、热成像等的一切信息。无需实时关注。报警信息会传送他们的手机上。”

及早发现热点可以停止热作业,并将显露出故障迹象的钢水包内的钢水立即转移到完好的设备中。Barreiro认为,这种洞察力创造的价值不仅仅在于预防漏钢。他的客户表示:“这有助于优化耐火材料,更好地了解钢水包结构,并获取更多的信息来优化流程。”还有一个普遍现象,CIRA的用户在最初安装少数几个热像仪的系统之后,短短几个月内,就会要求扩展系统。“他们一开始装了两个热像仪,然后加到五个,最后十个。这说明了这种监测形式的重要性。”


轧钢厂使用热成像持续热监控技术预防事故发生

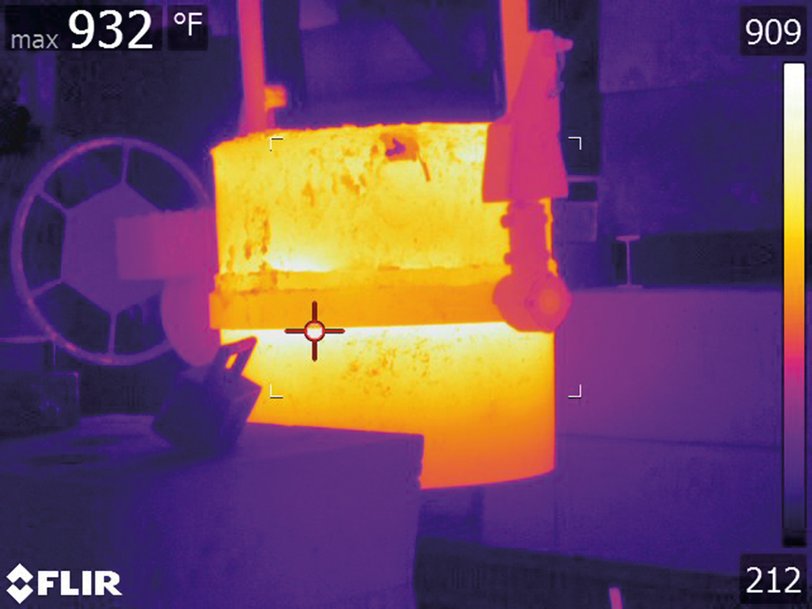

持续的热监测可以发现设备故障的早期迹象,大大降低发生故障的风险。

FLIR A315红外热像仪

CIRA系统的有效性取决于可靠的热成像技术,与FLIR公司拥有15年以上合作经验的ANT Automation公司将集成到其平台上,搭载320x240分辨率的FLIR A315红外热像仪能提供76,800个独特的热数据点,检测的温差精度达到50 mK。其高频流媒体功能可实现高达60Hz的16位全帧图像,并可通过电脑完全地进行控制,通过安装合适的外罩,FLIR A315可以应对轧钢厂严苛的环境。


轧钢厂使用热成像持续热监控技术预防事故发生
Barreiro说道:“我们推荐使用FLIR红外热像仪,它们的产品非常坚固,能够在多个不同条件下工作,且数据传输的方式也很便捷。”

用户出于各种不同的原因,安装诸如CIRA这样的持续监测系统,有些只是因为保费便宜这么简单的理由。无论是为了完善维护流程,还是为了更好地保护附近设备,许多在遭遇过漏钢事故之后才开始采用该平台,Barreiro认为这样还是太晚了。“我们需要将这种意外情况扼杀在萌芽的时候。”
了解更多关于FLIR连续热监控的解决方案请访问:https://www.flir.cn/instruments/condition-monitoring/
