案例分析:供电不间断?FLIR为变电所保驾护航

现代社会中,电在生活生产中是不可或缺的能源,如果没有电,损失的可不仅仅是金钱,比如医院等紧急服务机构很多设备均依赖于电,如果持续停电可能会付出生命的代价。全球红外热像仪设计、生产和营销的领导者美国菲力尔公司(FLIR Systems, Inc.)在该领域拥有丰富的经验,本文将分析挪威政府和Lyse Energy能源公司如何使用其红外热像仪加强电网关键点安全保护,并持续供电不间断的案例。

案例分析:供电不间断?FLIR为变电所保驾护航
实时监控,预留时间

挪威斯塔万格的Lyse Energy变电所是一家通过安装红外热像仪来加强监测设施故障的公司,负责安装这些红外热像仪的是挪威一家安保公司Noralarm AS,它也负责为控制室配备人手。

保证变电所的安全,除了要防止故意破坏或恐怖袭击,还要注意其他威胁。NorAlarm AS的首席执行官Torje Knag解释道:“磨损造成的故障存在非常大的安全隐患,会造成非常昂贵的代价。这就是我们决定将在线热成像监控装置整合入安防系统的原因。通过持续监控变电所的几个关键部位,可以确保故障出现时被立刻探测到。此种情况下,该能源公司可通过基础设施的其它部分重新布设输电路线,从而防止直接故障,这为维修团队赢得了一定的时间,得以订购零件以及规划维修作业。”


案例分析:供电不间断?FLIR为变电所保驾护航

红外热像仪可以监测变压器的关键设备,温度升高表示可能有故障产生

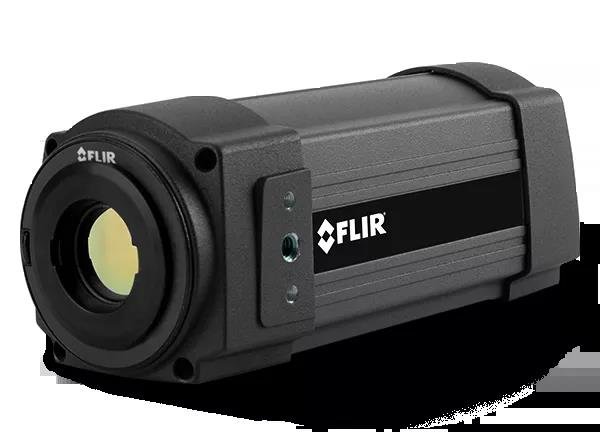

FLIR A310:在线监控用热像仪

此安防系统包含在线状态监控用红外热像仪。NorAlarm的销售经理Mikke Ståhl表示,NorAlarm将热成像温度警报系统置入安装设施中,从而使设施物超所值。“我们一直在寻找系统的附加值,我们听说变电所采用手持式红外热像仪可定期实施维护检测。因此,我们决定将在线热成像监控整合到安防系统设计中。”


案例分析:供电不间断?FLIR为变电所保驾护航

FLIR A310:用于关键设备监控的红外温度传感器

安防系统中集成的热像仪是FLIR A310红外热像仪,它可安装于防水外壳内。这是一款辐射红外热像仪,产生分辨率为320×240像素的热图像。热图像中的各像素是热灵敏度高于50mK(0.05℃)的非接触式测温,使其能够捕捉最细小的图像细节及温差。内置逻辑、存储器和数据通信使其将图像中的温度与用户定义的设置值相比较,并将该数据发送至中心监控站,以实现趋势分析和警报功能。在斯塔万格Lyse Energy变电所案例中,热图像内的区域达到预先设置的临界温度之上时,热成像监控系统将自动发出警报。


案例分析:供电不间断?FLIR为变电所保驾护航

来自热像仪的实时数据,通过光缆传输到中心监控站

红外热像仪带来附加值

Ståhl解释道:“警报系统中的四台FLIR A310红外热像仪可持续监控变电所的重要组件,若被监控设备的任何部位的温度高于临界温度之上,则会触发警报。该能源公司就可以重新布设输电线路,以防发生故障。如果此类故障产生的费用极高,那么我认为,该红外热像仪的额外价值,绝对是Lyse Energy为该变电所选择我们安全系统而非我们竞争对手的原因之一。”


案例分析:供电不间断?FLIR为变电所保驾护航

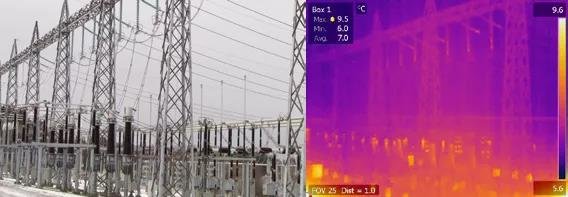

FLIR A310热像仪监控变电站内的关键部件

通过将FLIR安防红外热像仪的优点与热成像在线状态监控的优点相结合,NorAlarm已经为Lyse Energy变电所提供了目前适用的、最优良而且全面的安全解决方案。有此安全系统,Lyse Energy可以确保其终端用户接收到持续的能源供应,避免遭受故意破坏、恐怖袭击或故障组件造成的停机等。
