最先进的精美玻璃需要最先进的处理技术

在威尼斯古城中心有一台新的起重设备正在运行。该设备非常坚固、运行轻柔,当货船完成装卸 后,它会完全“消失”。所有的起重设备,如EUROCHAINVL10葫芦、ZHR重型手拉葫芦、ME葫 芦和PLV手扳葫芦等均由法兰泰克公司提供。

最先进的精美玻璃需要最先进的处理技术
图1 - Angelo Orsoni srl公司生产漆包线和金箔锦砖及材料,主要用于装饰品和室内精装。

该公司生产的漆包线和金箔锦砖及材料均采用手工工艺完成,主要用于装饰品和室内精装。和所有总部位于泻湖的公司一样,Angelo Orsoni公司也有一个“水闸”,类似于陆地上的车道。货物可通过自由通行Rio del Battello运河的船运进运出。

Angelo Orsoni公司于1888年成立于威尼斯古区——卡纳雷吉欧,并于1903年迁至现总部。

从水道到陆地


最近,该公司决定安装新的起重设备,将货盘中货物从货船装卸到陆地上。以前他们通过起重机起升船只来完成这些操作。起重机先将货物运到码头上,然后通过运货的托盘来处理和储存这些货物。虽然这样会导致货物滑向水道,因为货道不整齐,而且沿着水道有个斜坡。还需克服的另一个障碍是“高水位”现象,通常它会妨碍
物料处理。

“我们的主要目标是降低运输成本,因为使用装有液压起重机的船比不含起重机的船的成本要50%。
”Angelo Orsoni公司外联部经理Liana Melchior说。“此外,我们希望方便船只进出。事实上,水道的水闸仅
限宽度240厘米以下的船运行,而装有起重机的船的最小宽度都达到了270厘米。当途经的船超过该限值时,需得到该市水利局的特许,通常,只有24/48的船能获得该许可。新的起重设备最多能将1600公斤的货物装载至不含起重机的船上。”最后,该公司希望能优化其内部空间。“我们没有叉车,”Angelo Orsoni公司生产部经
理Stefano Giambino说。“该葫芦能堆叠两个货盘,因此能获得更多的工作空间。他们还专门制造了机械式
千斤顶来提升棒(大约3吨重)。”

除了上述预期问题外,采用“视觉”冲击力低的设备十分必要。“在威尼斯古城中心不能对任何外墙进行休整,即使是没有特殊价值的建筑物:因此,起重机必须是伸缩式的。另外,新设备相关区域在潮水高潮来临时通常会浸水:因此,使用抗氧化和抗盐雾作用的材料至关重要。

在三家供应商之间进行甄选后,我们最终选择了Handel Sollevamenti公司。“尽管威尼斯众多造船厂采用的是另一家公司的产品(用于每家造船厂的同类起重设备),但我们最终还是选择了Handel Sollevamenti。事实上,他们为满足我们的要求提供了最佳解决方案,同时极其关注所使用的材料,”Giambino先生强调到。“最重要的是,经过初步调查结果显示,我们也因它们的可用性,在车间建设阶段的监督功能,通过3D设计软件获得的完整技术图纸和装配工作管理受益。”

最先进的精美玻璃需要最先进的处理技术

图2:Angelo Orsoni srl公司熔炉外观图。该公司仍采用手工工艺生产。

“定制”解决方案

“为解决应用中面临的特殊问题及现场初步分析发现的诸多难题(包括倾斜的货道、周期性高潮位潮水和四个小型基座),我们设计并开发了双门式结构,并提供了固定横梁和移动横梁来终止水道的行程,上面还安装了一个负载能力达1600千克的可移动式法兰泰克EUROCHAIN VL10葫芦,”Handel Sollevamenti公司销售经理Federico Alcido说。该结构可以完全重新进入水闸。

“我们还在去年9月份参加了在巴塞罗那举办的使用法兰泰克产品的起重设备制造商的国际会议,该会议汇聚了来自35个国家的代表。会议中,我们认为EUROCHAIN VL10是最能满足客户需求及对比区分具体应用中不利环境条件的环链电动葫芦,”Alcido博士解释到。

面的负载物会移动。采用S275JR结构钢、HEA200型材制造的支柱可支撑采用相同材料、HEB 200型材制造的两个横梁。采用S355J2H结构钢,HEB260型材制造的固定横梁可通过9/10电阻级焊接和螺栓接口来连接两个横梁。在固定横梁上的移动横梁可在滑架上移动,齿轮齿条系统则通过减速机来驱动。

为制造该设备,该公司建立了两两支撑的四个支柱,专为确保导梁水平放置而设计,因为上

最先进的精美玻璃需要最先进的处理技术

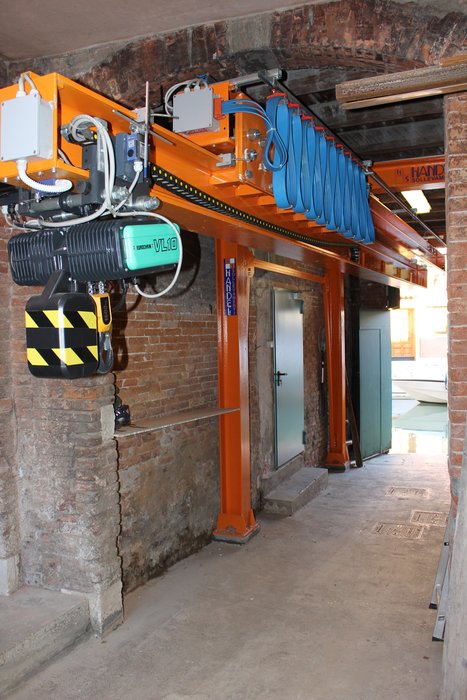

图3:最近,该公司决定安装新的起重设备,将货盘中的货物从船上装卸到陆地上。

法兰泰克EUROCHAIN VL10葫芦通过电动滑架在移动横梁上移动。无线电控制器可远程控制葫芦和移动横梁的运行,但是移动横梁只有在葫芦完全重新进入时才能移动,以达到避震作用。为了启动和控制EUROCHAIN VL10,出于美观和安全因素,已选用环链来取代传统的吊具。“这样我们能在装卸作业时避免吊具干扰负载物,”Alcido博士强调。

在考虑到安装的结构所处的海洋环境后,为防止腐蚀现象发生(已在设计阶段予以特别关注),所有的结构均采用热镀锌,然后喷上RAL 2011颜色的漆,以突出Handel Sollevamenti。

为防止货物从船运往陆地的处理过程中发生突发意外或危险操作,还专门设计了操作方法。

“在组装操作中我们无法使用辅助起重设备,如叉车。因此,除了技术人才之外,我们还需使用法兰泰克几乎所有的手动设备:ZHR重型手拉葫芦、ME起升机构和PLV手扳葫芦,”Alcido博士总结到。

该系统采用先进的三维软件设计,并在交付给客户前在Handel Sollevamenti总部完成生产和预装配。在客户的要求下一般仅需一周就能完成系统安装。“由于环境特殊,不可发生错误,”Alcido说。

最先进的精美玻璃需要最先进的处理技术

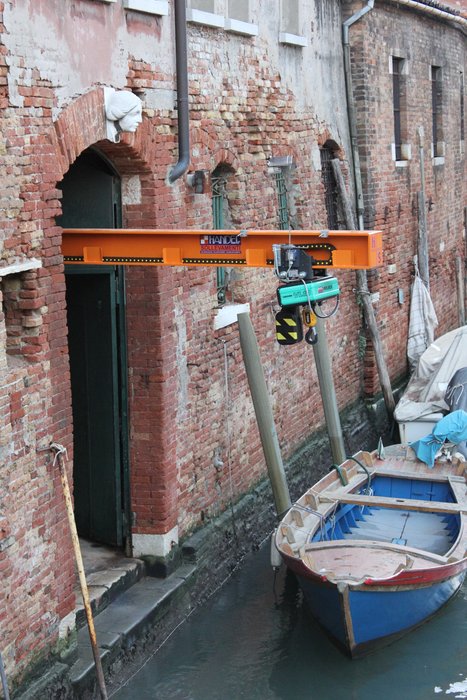

图4:在威尼斯古城中心禁止对外墙进行任何休整,即使是没有特殊价值的建筑物:因此,葫芦须是折叠式的。

激情四射的公司


2013年迎来十周年庆典的Handel Sollevamenti公司是一家制造和维护桥式起重机和旋臂式起重机的公司。该公司的经营理念是制造最高品质的产品,关注每个细节:其专业技术和全体员工的专业知识确保了产品的可靠性。“我们加工的产品用于世界各地,”Alcido博士强调。这一成功源于我们对客户及其位于意大利波尔恰(波代诺内)公司提出的要求的极度重视。

“公司的创始人——我父亲的理念是客户的满意度需达到百分百,”Alcido补充道。法兰泰克同样认同这一理念,其产品因高品质标准自150多年前就已众所周知。“我们在项目中使用法兰泰克的电机和起重设备,因为我们的客户认同这一选择的优势:备件更换少,噪音低及速度快等。此外,法兰泰克的葫芦很坚固、易于安装、维护简单。这使得其葫芦同样适用于国外的应用需求。”

最先进的精美玻璃需要最先进的处理技术

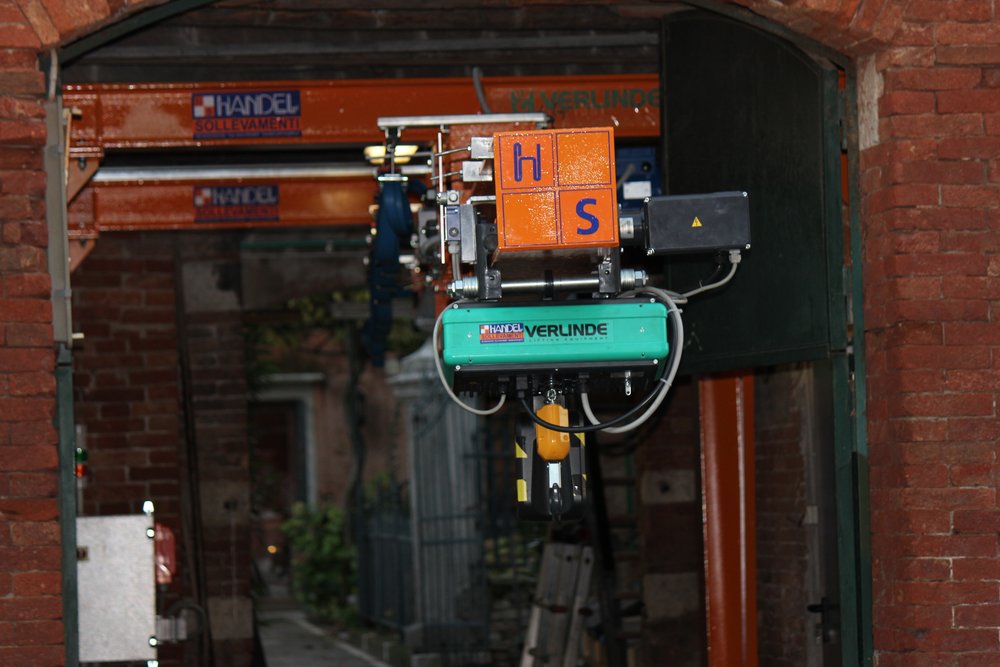

图5:所有的起重设备——EUROCHAIN VL10葫芦、ZHR重型手拉葫芦,ME起升机构和PLV手扳葫芦均由法兰泰克提供。
