Hainbuch

Hainbuch收购位于Lindau的Vischer & Bolli Automation,扩大定位装夹领域的工件夹具产品范围

德国高精密工件装夹设备制造商Hainbuch(瀚柏格),通过收购Vischer&Bolli Automation,不仅扩展了在自动化领域的专业知识,而且现在能提供范围更广的定位装夹设备,其零点装夹系统更是实现了在5轴加工中心的夹具快换。

Hainbuch收购位于Lindau的Vischer & Bolli Automation,扩大定位装夹领域的工件夹具产品范围

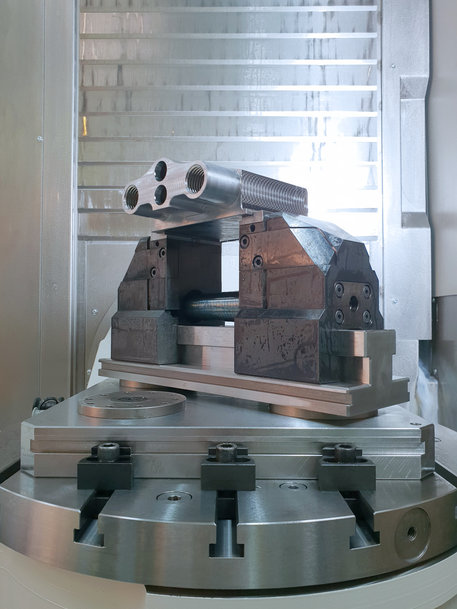

该零点装夹系统可用于5轴加工的夹具快换。

Hainbuch先前涉及车削、铣削、EDM和磨削的产品组合已经涵盖了各种各样的工件。通过此次收购,Hainbuch集团现在能够进一步为最重100吨或长度为10至20米的工件提供定制化解决方案,并已完成了数个大型工件项目。借助Vischer&Bolli Automation,Hainbuch大大扩展了定位装夹产品的范围。多款定位装夹装置有现货供应,并且零点装夹系统的模块化设计可提供基于标准组件的多种解决方案,同时还可以根据客户要求创建特定的解决方案。


Hainbuch收购位于Lindau的Vischer & Bolli Automation,扩大定位装夹领域的工件夹具产品范围

整体解决方案:以零点装夹系统为基础
锁紧在机床工作台上的零点装夹系统是实现快换的基础。它有气动型和液压型,可用于手动或自动解决方案。为了将工件夹紧在底座上,可以根据客户的要求使用虎钳(机械、气动或液压)、工装塔、模块化夹持装置和系统、磁性夹板或专用装置。这意味着无论工件形状或大小如何,都可以为其提供最佳且经济的整体解决方案。零点装夹系统具有精确的锁紧力,因此可确保最大的反作用力。同时,由于它只有三个运动部件,确保了低磨损和低维护成本。系统中已经集成了装卸和下拉功能。模块化设计可确保实现最大的灵活性,并在生产中节省大量的时间和成本。借助通用接口,可以在机器外完成设置,因此不会浪费生产时间。


Hainbuch收购位于Lindau的Vischer & Bolli Automation,扩大定位装夹领域的工件夹具产品范围

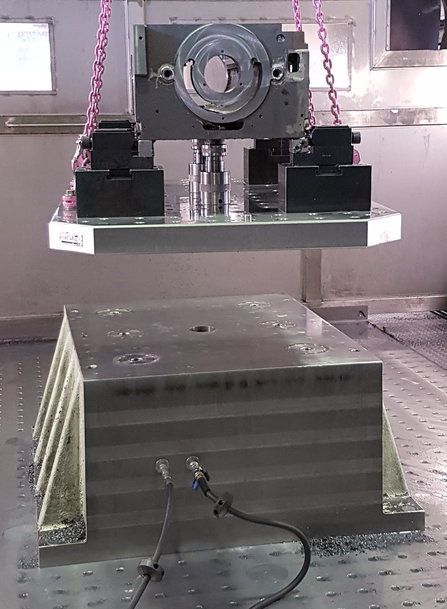

带K5000模块化夹持装置的零点装夹系统控制台正在快换过程中。


零点装夹系统的标准锁紧板和安装柱
获得专利的锁紧销确保工件托盘可以被轻松装入或卸下。借助最大可达30 KN的插入力,可确保零点装夹系统与工件之间实现无振动的正向和非正向夹持。量身定制的解决方案有助于帮助用户最大程度地发掘加工潜力。通过使用安装盒可以经济高效地直接安装在机床工作台、托盘或固定装置上。该零点装夹系统可根据需求选择吹气、支撑和锁紧控制或其他外部进给装置,从而实现扩展。

零点装夹系统的优点:
-在生产的同时进行设置:最多能减少90%的机器停机时间
-工作可随时中断:为紧急任务提供最大的灵活性
-重复定位精度<5 µm
-具有成本效益的锁紧销:只需对现有夹持装置进行简单改装
-由于具有动态、可抑制振动以及正向和非正向夹持的特性,因此可实现更好的表面质量
-适用于自动化
-设计用于超过一百万次装夹
