Pilz新一代经济型安全继电器——PNOZ c2

随着国内制造业对机械安全的要求愈发高涨,越来越多的机械制造企业逐步开始在自己的设备上加装安全防护装置。安全光栅成为了一种很好的选择,即起到安全防护作用,同时也不妨碍工作人员与设备之间的交互性。

Pilz新一代经济型安全继电器——PNOZ c2
然而,由于国内刚处于安全市场起步阶段,很多相关设计人员并不知道安全光栅需要配合安全继电器一起使用,才能达到最高PLe的安全等级。又或者,出于成本上的压力,并没有选择使用安全继电器,而是直接将光栅信号接入PLC。这种使用方式,往往使安全光栅的使用失去了意义,和使用普通光栅并无异样。

针对这一情况,Pilz专门推出了经济型安全继电器PNOZcompact系列,面向大批量生产的制造商,其中,最新发布的PNOZ c2,可监控安全光栅或其他具有OSSD输出的传感器,达到最高PLe的安全等级,同时具有一定的经济性,满足客户对成本控制的需求,尤其适用于包装和压机行业。

此外,产品还具有以下特点:
- 2ms的响应时间,光栅的安装能够更接近保护区域
- PNOZ c2可提供光栅的工作电源,节省光栅安装时间
- 紧凑型设计,节省电气柜空间
- 简单安装、维护:使用弹簧端子,免工具接线
- 最大安全性:可达EN ISO 13849-1的PLe,或IEC 62061的SIL3
- 外壳表面具有接线图,接线无需查看相关文档

针对包装行业的安全光栅监控的解决方案

下图是多台堆垛机,成堆的饮料产品最后由堆垛机进行装箱。对于堆垛区域一般不会有人进入,但是在检
修时往往需要进入进行一些保养检修的工作,所以这些区域需要使用安全光栅来检测是否有人靠近这些危
险区域。这里,我们可以使用PNOZ c2对光栅进行监控。PNOZ c2仅12ms的响应时间,能在人员触碰光
栅时迅速切断堆垛机的电源,起到保护作用。

除了快速的响应时间,PNOZ c2还可提供光栅24V的工作电源,从而免去额外的电源布线。此外,PNOZ c2使用弹簧端子,实现免工具的接线方式。外壳表面印刷接线示意图,接线无需查看相关文档,节省安装
调试时间。

当然,Pilz作为专注于工业安全的完整解决方案供应商。可提供从安全传感器,如安全光栅,到安全控制器,如安全继电器的完整解决方案。另外,我们还提供安全评估、检测、培训业务,为您的打造符合全球安全要求的设备或生产线。

针对压机行业的解决方案

对于压机行业,机械压力机一直以来都是危险性极高的机器之一。因此,2011年底,国家对于机械压力机
发布了强制性安全标准 —— GB27607-2011《机械压力机安全技术要求》。该标准针对机械压机做出了
明确的安全要求。其中,“对于采用光电保护装置(即安全光栅)的压力机,其控制系统的相关安全部件
应符合4类安全要求”,即达到最高安全等级。若使用传统光栅控制盒作为控制系统,将无法达到最高安全
等级。

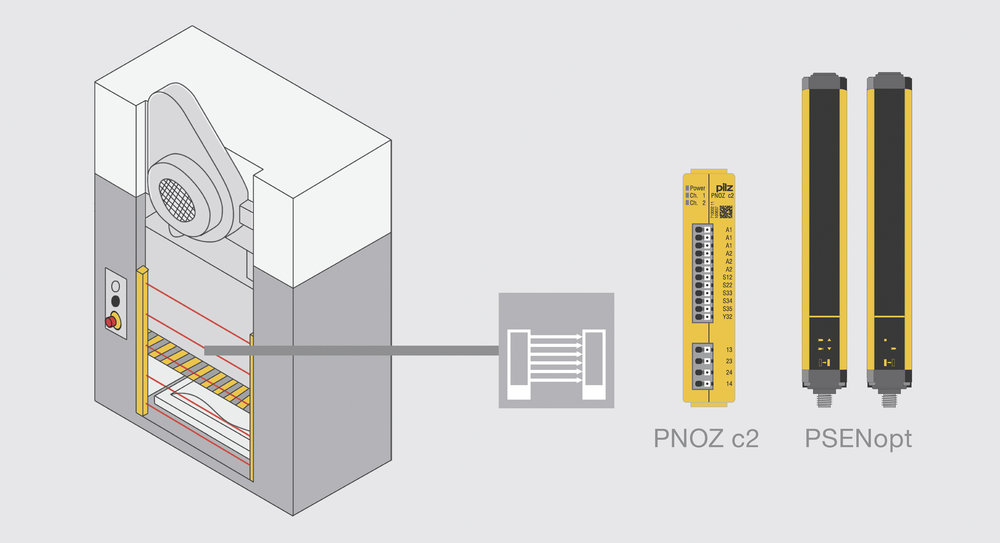

针对这一情况,Pilz作为机械安全领域解决方案供应商,可提供多种、不同层次的压机安全解决方案。面
向中高端或出口型压力机,Pilz提供了以可配置控制器PNOZ m2p为主的PNOZmulti及PSEN opt产品组合
可以为机械压机提供全面的安全保护。而此次PNOZ c2的发布,使得Pilz面向较为机型较经济实惠的国内
压力机市场时,也能提供最经济、实用、可靠的安全解决方案。即使用一个PNOZ c2对一对安全光栅
进行监控。

PNOZ c2可对光栅的两路OSSD输出进行监控,响应时间仅为12ms。同时对执行机构——接触器的
动作状态进行检测,确保接触器端的故障检测,使整个回路达到最高安全等级。PNOZ c2还能提供光栅
24V DC的工作电源,避免光栅安装时还要额外接工作电源的麻烦。

除了以上产品方案,我们还提供压机相关的安全评估、检测、培训业务,为您的打造符合全球安全要求的
压机和自动化冲压线。
