罗德与施瓦茨为5G NR毫米波终端提供多反射面紧缩场的RRM测试方案

罗德与施瓦茨在原有R&S ATS1800C产品系列上进行了扩展,推出了新产品R&S ATS1800M。R&S ATS1800M是一款基于紧缩场(CATR)的5G NR毫米波暗室,通过增加两个边室,该毫米波暗室成为市场上唯一的单系统针对OTA测试的解决方案。并能够支持基于完整3GPP协议一致性的5G NR毫米波终端进行无线资源管理(RRM)测试,包括多个到达角(AoA)。

罗德与施瓦茨为5G NR毫米波终端提供多反射面紧缩场的RRM测试方案

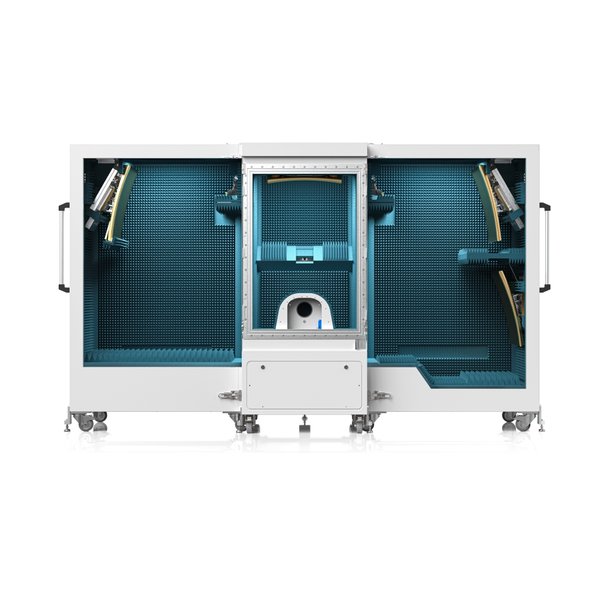

R&S ATS1800M 5G NR毫米波测试箱配有四个CATR反射器。

R&S ATS1800C针对OTA测试采用了创新技术。它采用镀金CATR反射面,在其无比紧凑的外形中创造了一个大的静区(QZ),即可用测量区域。作为一款高度灵活的解决方案,R&S ATS1800C支持热力学测试和带外(OOB)测试等多种应用。通过增加新的边室选项,R&S ATS1800C还支持两个AOA的RRM测试。

与只有单一CATR的R&S ATS1800C不同,R&S ATS1800M有4个CATR反射面,每个都有30厘米的静区。通过四个静区的重叠,在它们的交叉点形成了一个30厘米的组合静区,这样一来被测设备(DUT)从各个方向都能被一个大的静区包围。这种设置允许测试者对DUT同时进行不同角度的信号到达测量,就像在真实网络中一样。较大的静区能让测量的不确定度显著降低,还可以在不清楚天线位置的情况下对DUT进行测试(黑盒测试)。相比较业界其他解决方案,该创新优势使R&S ATS1800C成为服务商的理想解决方案。


RRM测试旨在尽可能高效地使用有限的射频资源,并帮助避免同信道干扰。用于RRM测试的3GPP规范定义了五对不同的角度,基站信号之间的相对角度差为30°、60°、90°、120°和150°。R&S ATS1800M仅增加了三个附加反射面即可满足这一要求。原版R&S ATS1800C也可以加装这一边室扩展选项,加装后还可以恢复原状。

罗德与施瓦茨提供R&S ATS 1800C CATR 5G NR毫米波暗室和R&S ATS1800M多反射面扩展。欲了解更多信息,请访问: www.rohde-schwarz.com/product/ats1800c
