完全可自动化、免用工具的卡爪快速更换

最多只需要 60 秒,即可重新装备使用 SCHUNK RAPIDO 夹持嵌块的传统型三爪卡盘。为了快速更换卡爪,必须将 RAPIDO 夹持嵌块放在底座或中间卡爪上,然后向后移动直到卡入。交换可以手动完成,也可以在使用带集成式基爪的车床卡盘情况下,由机器人完全自动完成。

完全可自动化、免用工具的卡爪快速更换

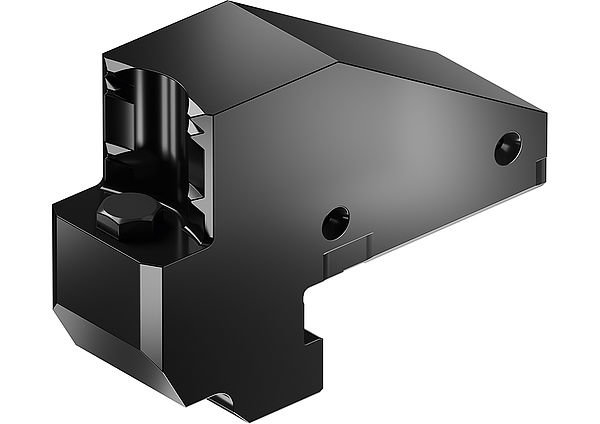

锁定机制始终可以确保安全固定插入式夹持嵌块,即使它们没有被夹紧。无论主轴是水平还是垂直放置,都可以使用该系统。由于采用了高精度快速更换接口,SCHUNK RAPIDO 实现了适当的重复精度 < 0.02 mm,适用于多种类型精加工。快速更换系统可用于内径和外径夹持。为了确保必要的灵活性,SCHUNK 推出由不同高度软夹持嵌块构成的卡爪坯件概念。更重要的是:由于这一概念的引入,带嵌入爪轮廓、应用特定或减重型式的夹持嵌块可以在很短时间内作为修改的标准型式予以生产,或者由用户自行加工。根据要求,RAPIDO 夹持嵌块可以单独配备 RFID 芯片、QR 码或单个标签。可作为特殊设计提供其他变型。


完全可自动化、免用工具的卡爪快速更换

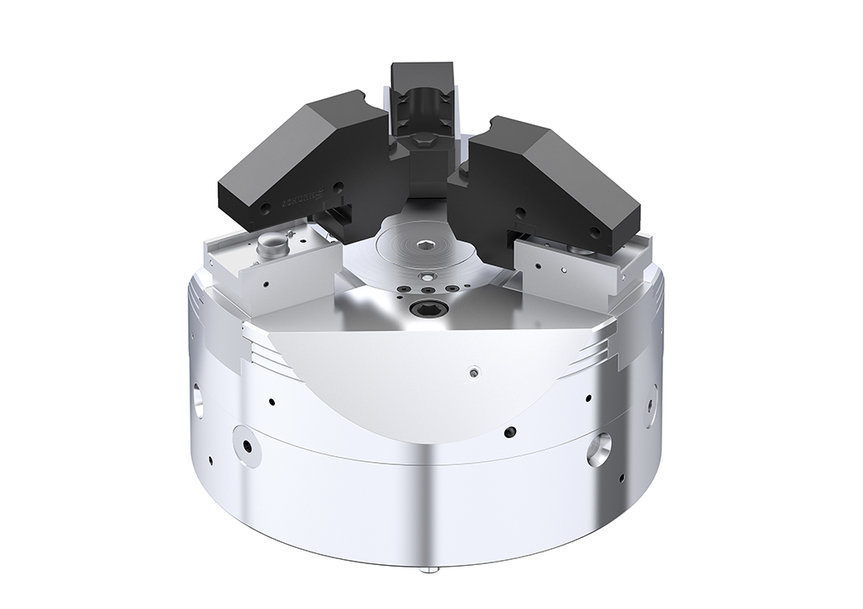

由于采用高精度挂钩/快速更换接口,SCHUNK RAPIDO 可确保快速更换,达到重复精度 < 0.02 mm。

完全配套或作为改装套件

SCHUNK RAPIDO 有两种型式予以提供:完全配套于 SCHUNK 动力车床卡盘中。在这种情况下,车床卡盘将在离开 SCHUNK 之前配备 RAPIDO 基爪。此型式的锁定可以手动或全自动完成。在第二种型式的情况下,只需将 RAPIDO 中间卡爪放在现有的基爪上,然后更换相应的 RAPIDO 夹持嵌块,就可以轻易将 RAPIDO 改装到已经可用的车床卡盘上。此型式可以通过使用 PIN 进行手动交换。如果中间卡爪被移除,则可以进一步使用具有传统型接口的卡盘卡爪。
