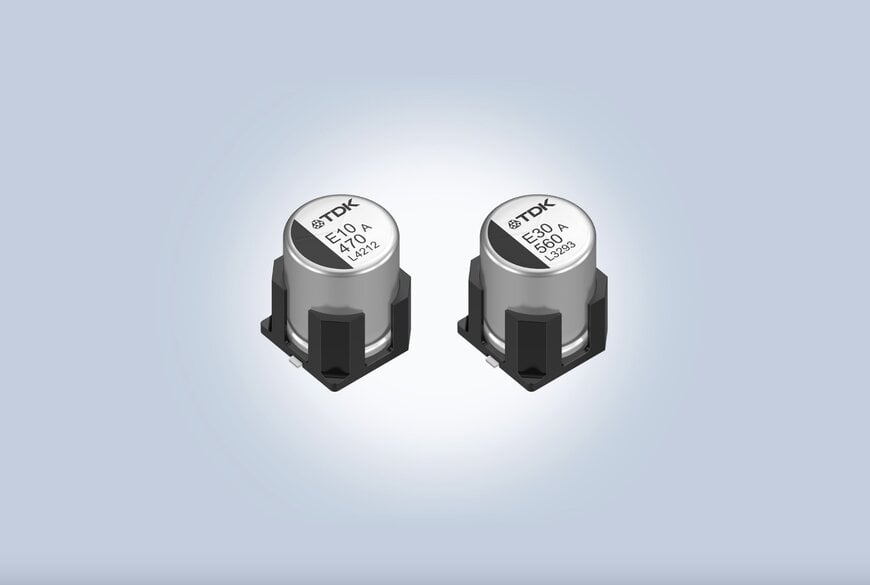

TDK推出适合汽车与工业应用的抗振动型混合聚合物电解电容器
新型元件的订购代码后缀为 “100”（标准型后缀为“000”），专为苛刻的汽车及工业应用而设计。
www.tdk.com
TDK株式会社宣布扩展其B409x系列表面贴装 (SMD) 混合聚合物铝电解电容器产品线，推出可耐受高达30 g机械振动（参照MIL-STD-202标准方法204）的新成员——B409x系列。新系列元件的优异抗振动性能得益于其底板增设的4根加固支柱，可在受到机械冲击与振动时能有效稳定元件本体。新型元件的订购代码后缀为 “100”（标准型后缀为“000”），专为苛刻的汽车及工业应用而设计。
该系列表面贴装元件额定电压在25 V至80 V之间；容量范围为56 µF至1100 µF；直径10 mm；高度从10.2 mm到16.8 mm不等；工作温度范围为-55 °C至+105 °C (B40950)，最高可达+150 °C (B40910)。得益于聚合物材料，B409x系列具有较低的等效串联电阻 (ESR)，范围为10 mΩ至33 mΩ，高纹波电流能力可达2.8 A至5.8 A。在额定电压与纹波电流，以及+125 °C环境温度条件下，该系列元件的使用寿命可达4000小时。其中，工业用B40950系列在额定电压与纹波电流，以及+105 °C环境温度条件下的使用寿命超过10,000小时。
我们还提供了基于网页的AlCap Tool，方便用户快捷计算出产品在特定工况下准确使用寿命。
主要应用
- 汽车电子（比如电动助力转向系统、DC-DC转换器、冷却风扇、水泵与油泵、制动系统等）
- 工业电子（比如GPU、机器人、电动自行车、电动滑板车、电动工具等）
主要特点和效益
- 小型化封装
- 使用寿命：4000小时@+125 °C；B40950系列：10,000小时@+105 °C
- 高纹波电流能力
- 在≤+150 °C的温度范围内可保持较低的ESR
- 可选标准型（订购代码后缀为000）和抗振动型（订购代码后缀为100）（参照MIL-STD-202标准方法204）
- 抗振动性能：抗振动型：30 g；标准型：5 g
- 支持表面贴装与回流焊
- 符合RoHS
