负载DC到DC功率模块的高效率点

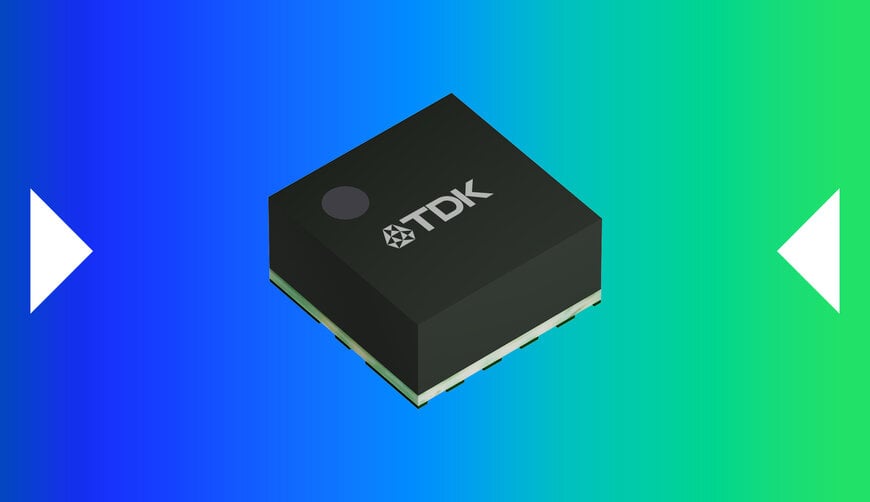

TDK公司扩展了其micro POL™（微型负载点）产品线，推出了FS3303。这是一款专为空间受限的工业系统设计的非隔离式DC-DC电源模块。该硬件解决方案可为高频光收发器和边缘人工智能（AI）平台提供局部电压调节，特别适用于电路板表面积受限的场景。

技术架构与热性能机制
该电源模块利用独家的三维芯片嵌入式封装技术，将系统控制器、驱动器、MOSFET开关以及功率电感集成到单个物理组件中。这种集成化设计使其结构占板面积仅为 2.5 mm × 2.5 mm，最大垂直高度外形仅为 1.2 mm。通过将这些元器件嵌入到内部基板中，该设计最大程度地减少了寄生电感，并降低了对外部滤波元件的需求。

该器件的操作输入电压范围为 2.7 V至6 V，并可提供 0.4 V至3.3 V的可调输出电压。这种电压灵活性使其能够为专用集成电路（ASIC）、系统级芯片（SoC）和数字信号处理器（DSP）提供低压供电轨。在热性能方面，该模块可在高达 +90 °C的流体环境温度下提供 3 A的连续输出电流；在配合线性电气降额使用时，工作温度可达 +125 °C，同时其峰值能量转换效率可达 95%。

扩展高速数据通信的基础设施
随着数据吞吐量从 10 Gbit/s 向 1.6 Tbit/s 架构迈进，现代光网络硬件需要更高的功率密度。该模块的微小外形使其能够部署在紧邻主要处理负载的位置，从而优化了瞬态响应时间，并最大程度地降低了电路板导线上的压降。制造商目前正在扩展该负载点（POL）转换器系列，以涵盖 3 A至80 A的负载能力，同时将组件高度控制在 1.2 mm至1.7 mm之间，以保持与标准低外形机箱要求的兼容性。

补充背景信息
本节详细介绍了原始产品发布中未包含的技术规格和竞争基准测试。

FS3303 micro POL转换器直接与 3 A至 5 A范围内的标准集成负载点电源模块竞争。通过与德州仪器（TI）的 LMZ 系列或亚德诺半导体（Analog Devices）的 LTM 微型模块等同类竞争产品进行技术对比，凸显了其在体积功率密度上的显著优势。

传统的封装通常需要 3.0 mm × 3.0 mm 或更大的占板面积，且高度超过 1.5 mm，而三维芯片嵌入技术将该模块的总元件体积缩小至 7.5 立方毫米。与采用外部电感的标准降压稳压器相比，这种架构方法可将总电路板面积需求降低高达 50%。此外，该模块还保持了极其严格的输出电压调节容差，这对于执行边缘人工智能工作负载的半导体芯片组所特有的快速 transient（瞬态）负载阶跃至关重要。

由 Induportals Media 的 Evgeny Churilov 编辑 - 由 AI 改编。
